某边检站模块化数据中心改造项目

发表时间: 2017-12-13 00:00:00

关注: 678

网络通讯基础设施的建设,很重要的一个环节就是计算机机房的建设。新的符合标准的机房建立起来后,原有的计算机机房的搬迁过程显得格外重要,必须满足计算机等各种电子设备和环境的各项要求。

网络通讯基础设施的建设,很重要的一个环节就是计算机机房的建设。新的符合标准的机房建立起来后,原有的计算机机房的搬迁过程显得格外重要,必须满足计算机等各种电子设备和环境的各项要求。

随着边防检查站日益增长的业务需求,原有机房已远不能满足实际需求,拟对在办公楼1楼位置规划建设一个标准计算机机房。建设内容包括机房装修系统、精密空调系统、UPS配电系统、机房动力环境系统、机房气体灭火系统、机房防雷系统、增加机柜及控制台设备等,使得建成后的机房标准化、智能化,机房更加安全可靠,更易于维护、运维成本更低,以应对日益增长的业务需求。为各业务系统及设备运行提供高标准系统环境,规范建设,降低能耗,预防事故的发生。

本次机房建设面积共61.3平方米,共分三个区域即:主机房、基本工作间、辅助房间等。

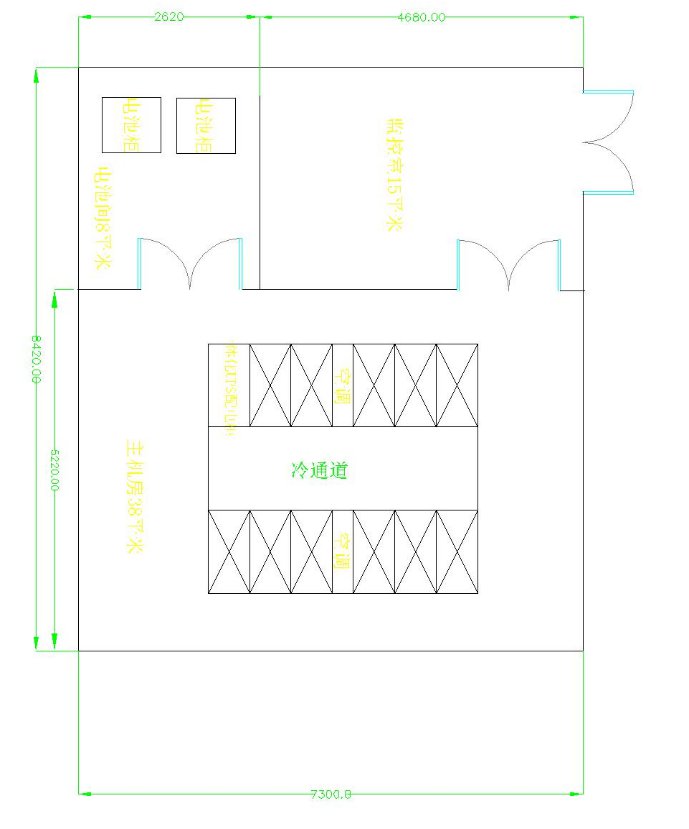

工程概况:新规划中心机房面积61.3m2, 平面布置规划如下图所示。



图1  机房布置规划图



机房:放置网络设备、服务器、存储设备等。充分考虑利用室内面积以及未来扩容,设备分类均布摆放便于管理,并根据设备重量决定摆放位置,且机柜间前后左右均预留维护空间。放置 UPS、电池组、市电输入输出配电柜等。

 (1) 平面布置

设备间距:设备机柜前门间距 ≥ 1200mm ; UPS后部热通道 ≥500mm;精密空调为全正面维护设备。重要 设备采取加固、防移措施。

(2)工程分项

1、工程内容主要由以下各部分组成: 机房装修工程( 含原结构改造、地面、门 窗等)  ; 电气系统(含配电、UPS安装等) ; 防雷接地系统;温控及新风系统,还有线路铺设、操作室、KVM 等。

2.设计依据国家标准及行业标准设计和管理施工,所引用的文件及标准包括:  建设资料( 含建筑设计方案、建筑平面图纸) ;施工现场条件和勘测资料;相关国家标准及规范文件:

GB 50174-2008 《电子信息系统机房设计规范》;

GB50462-2008《电子信息系统机房施工及验收规范》;

GB 50116- 98《火灾自动报警系统设计规范》;

《部队通信网络机房建设标准》(2013)

其中主设备间38平米:1个微模块,机柜共11个, 25KW行级空调1台,一体化配电柜1个(内置1个40KVA模块化UPS,UPS配电,空调配电,照明配电,服务器机柜配电)。

电池间8平米,包含100AH电池2组。

监控室15平米,桌椅摆放按边检站实际要求。



改造前的机房:












改造后:
